Scavenge electronics

L'electronic charognarde, scavenge electronics est le nom donné à la recolte de composants soudés dans des circuits. Elle propose une alternative à l'achat, souvent couteux, de composants, dans des boutiques qui se font rares ou sur internet.

"Hi, since I made my first circuit board I used to scavenge electronic components to make my own boards.I take apart old electronics such as old pc power supply, old TV-s, etc.

I've just finished on DC power supply or voltage regulator, for my other project, and I didn't spend any money on the components, I also use old components for my arduino (DC motors, LED, switches, and etc).

Great way to save money, there is a chance that some of the components are not working but it never happened to me.

Scavenging doesn't require any special tools, you just need soldering iron, pliers.Sometimes I use gas powered soldering iron but it can burn components.

Harvesting parts is easy and with help of internet it is easy to find specification and datasheet. "

issu de l'article Instructable electronics projects using scavandge

How to

Petit guide pratique de l'electronique charognarde

Extraction

Pour désouder un composant qui est fixé en deux points, un fer a souder peut suffire, en retirant les pates une par une, profitant de leur flexibilité. Mais lorsqu'il y a plus de deux pates, c'est un enfer, car il faut simultanément chauffer deux points en meme temps. Il faut alors extraire le maxium d'etain avec une pompe à dessouder ou de la tresse à desouder avant d'esperer extraire le composant en entier.

tresse
pompe

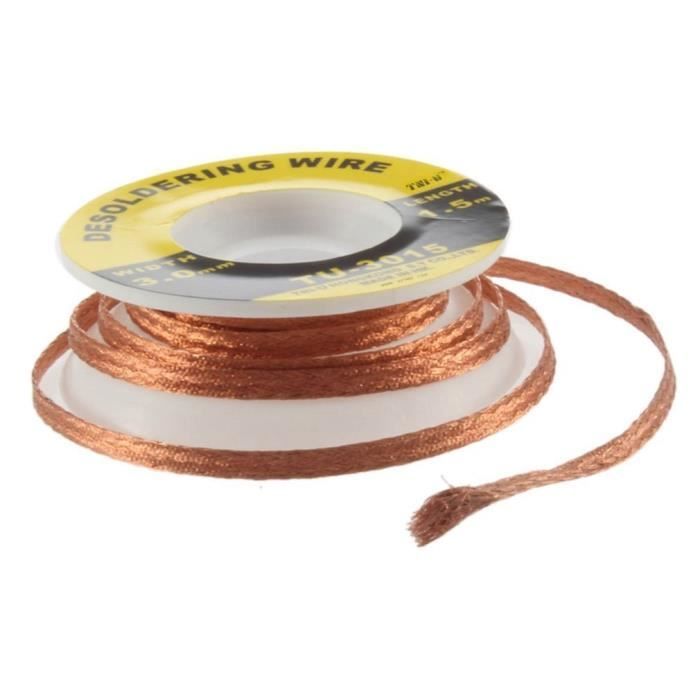

La tresse à désouder une bande de fils de cuivre tressé qui aspire par capilarité la soudure sur un circuit imprimé lorsqu'elle est chauffée avec un fer. La mèche de soudure nettoie efficacement la soudure du joint, ce qui facilite grandement le retrait du composant en question. La chaleur étant transférée à la mèche elle-même, il y a moins de risques d'endommager une pièce en bon état.

La pompe à dessouder permet d'enlever de grosse quantité d'etain et peut etre utilisée en amont de la tresse

Pour faire fondre simultanément tous les points de soudure on peut aussi utiliser un pistolet a air chaud ou un, qui fonctionne comme une sorte de seche cheveu ou un bain d'etain. Mais ce sont des machines assez cheres.

Réemploi

Pour les composants simples commes les resistances, les diodes, les condensateurs, les leds ou autres, le principe de fonctionnement est standard, il faut juste connaitre leur valeur, souvent inscrite sur le corps du composant avant de la remployer dans un circuit electronique.

Mais pour un composant plus comlexe comme un transistor ou un circuit intégré, il faut souvent se referer à la fiche technique du composant, que l'on trouve sur internet en tappant la reference inscrite sur le corps du composant. Cette fiche technique donne les caracteristiques de ce composant mais aussi parfois des exemples d'applications qui peuvent s'averer assez utiles.

lm386 image

Ci dessus, des extraits de la fiche technique d'un circuit imprimé LM386. On y apprend que le LM368 est un amplificateur audio, et un des examples d'application est un ampli avec un gain de 20, que l'on peut construire en ajoutant quelques condensateurs et resistances.

Cependant les fiches techniques ne s'adressent pas aux débutants mais plutôt à des ingenieur.es. Leur forme est intimidante et le vocabulaire rugueux. Pour comprendre les bases de l'electronique il peut être pratique de s'équiper de manuels pour débutants comme la bible practical-electronics-for-inventors.pdf.

Ou trouver des objets ?

Quels composants chercher, ou les trouver ?

source:
Which Components Are Worth Salvaging From Electronic Devices (And Where They Are Found) by Yonatan24

Moteurs DC : Jouets, lecteur de cassettes ou CD, Imprimantes, mecanismes de portes automatiques...
Potentiometre / Resistance Variable : Appareils audio, outils electroportatifs
Condensateurs Electrolytiques : partout mais ils peuvent etre usés et ne pas fonctionner correctement.
Cable electrique: dans des cables. Dans un cable RJ45 ethernet, il y a une dizaine de cables que l'on peut utiliser pour faire de l'electronique.
Batteries rechargables (Ni-Cad, NiMH, Li-Ion) : Lampes de jardin, téléphones, Jouets
Relais : lecteurs cassetes, tv anciennes.
Résistances : partout
DEL : tout appareil qui s'allume...
Aimants : moteurs, haut-parleurs
Interrupteurs : appareils qui doivent s'allumer et s'éteindre
Lentilles : lampes de poche, lecteurs de disques
Buzzers : imprimantes, ordinateurs, tout appareil qui émet un "bip"
Haut-parleurs : tout appareil émettant un son : téléphones, ordinateurs, télévision, jouet pour enfant, chaine hifi
Panneaux solaires : lampes de jardin, chargeurs de téléphone à banque d'énergie solaire...
Dissipateurs thermiques ou pièces métalliques solides et plates : téléviseurs, ordinateurs, blocs d'alimentation variables, appareils devant être refroidis
Ventilateurs : ordinateurs, adaptateurs d'alimentation, appareils devant être refroidis
Fiches : USB, fiches HP, audio 3,5 mm, fiches femelles/mâles de tout type) (adaptateurs de courant, ordinateurs, voitures, téléphones, onduleurs
Ressorts : imprimantes, lecteurs de disques/cassettes
Photo résistances : horloges, téléphones, écrans à réglage automatique
Diodes : alimentations, régulateurs de tension, partout
Ponts redresseurs : alimentations en courant continu, ils sont conçus pour les convertisseurs de courant alternatif en courant continu
Lasers : lecteurs de CD
Régulateurs de tension : partout
gros transformateurs : micro-ondes, lecteurs stéréo
Vis : les circuits imprimés sont fixés a la structure par des vis, les radiateurs sont fixés aux composant chauds par une vis, les objets sont fermés par des vis !

Quelques regles

source : scrouging for parts

1 Avant de brancher

Tout objet glanné doit etre considéré comme cassé donc potentiellement electriquement dangereux.
Avant de le brancher au secteur, il faut s'assurer qu'il ne presente aucun risque de court circuit ou d'electrocution.

2 Ce qui en vaut la chandelle

On peut etre tenté de vouloir reccuperer toutes les resistances et condensateurs. Ca peut etre une bonne idée en cas de besoin instantané d'un composant spécifique, mais si c'est pour faire des économies, bien souvent le temps passé à dessouder, l'etain ou la tresse utilisé et l'electricité consommée pour l'extraction d'un composant cheap est plus grande que sa valeur.
Sans objectif précis il faut pluto rechercher les pieces cheres ou rares, Les gros condensateurs, les diodes schotty, les diodes préemallées, les microprocesseurs, les relais, les interrupteurs qui peuvent chacun valoir entre 1 et 10 euros et valent donc l'effort.
Si vous foragez dans une perspective économique, il peut etre utile d'aller regarder le prix des composants neufs sur des catalogue de revendeurs en ligne avant de se mettre au travail.

3 Etre attentif aux signes de deterioration

Il est inutile d'essayer de sauver un condensateur qui aurait fuit ou explosé, evidement. Parfois les marques de déterioration sont plus discretes. En cas de brulure/surchauffe d'un composant, on peut noter une odeur particuliere, du plastique fondu ou encore une noirceur sur le composant. Les dommages chimiques causés par des fuites ou des fluides externes sont à inspecter aussi ainsi que les degats d'eaux qui sont notables par la presence de rouille sur les parties metaliques. Enfin il faut etre attentif aux ruptures physiques, composent fendu, pates cassée, carte fissurée.
Cependant toutes les pannes ne sont pas visibles à l'oeil nu et il peut etre necessaire de tester les composants pour connaitre leur etat. Pour ça il existe plusieurs méthode plus ou moins penibles, selon les composants.
- les mettre sous tension (pour un moteur ou une led)
- les tester au multimetre (resistance, batterie, diode)
- les tester avec un testeur de composants (condensateurs, transistors, diodes)
- l'integrer dans un circuit simple (circuit intégré)

4 Dessouder sans casser

Des composants sensibles comme les transistors ou les circuits imprimés peuvent etre endommagés s'ils sont trop chauffés. Il convient de les dessouder avec un fer a souder à température reglable ou avec de la tresse pour ne pas les tuer pendant l'opération.

5 Ne pas oublier les parties non electroniques

Les appareils électriques peuvent être recyclés de pleins de manières. Ils ont des boîtiers, des boutons, des cadrans, des pieds en caoutchouc, des jauges, des fiches, des prises, des fils etc.. Ces éléments sont souvent beaucoup plus faciles à retirer, car ils ne nécessitent généralement que l'utilisation d'un tournevis. Ces accessoires peuvent être utilisés pour réparer d'autres articles du même type ou peuvent même fournir des boîtiers et une personnalisation pour d'autre projets. Les boîtiers prennent beaucoup de place, il faut etre sélectif et ne gardez que ce dont on peut avoir besoin. Les pieds en caoutchouc, les boutons et les vis peuvent être stockés assez facilement, à condition qu'ils soient encore en bon état (non détruits par le soleil, par exemple).

6 Stockage

Pour valoriser le temps passé à reccuperer tous les composants, il est important de les rendre accessibles facilement pour d'autre projets. les pièces peuvent etre stockées dans des conteneurs étiquetés, tirroirs de quincaillerie ou tupperware, afin de pouvoir les retrouver d'un simple coup d'œil.
